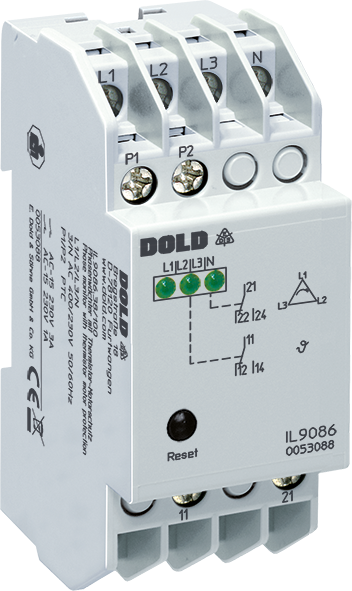

Fasvakt med termistormotorskydd IL 9086

Produktbeskrivning
Övervakning av 3-fas motorsystem med temperaturavkänning av motorns termistorer, t.ex. för hissar.

Funktioner

• Enligt IEC/EN 60 255-1, IEC/EN 60 947-8 (pr EN 60 947-8) och del 303
• Övervakning av
  – Underspänning 3 fas
  – Fasfel
  – Fassekvens
  – Förlust av neutral
  – Fasasymmetri
  – Övertemperatur
  – Trasig tråd i termistorkretsen
  – Kortslutning i termistorkretsen
• Utan hjälpförsörjning
• 1 avkänningsingång för 1 … 6 termistorer
• LED-indikering
  – Matningsspänning
  – Mätspänning
  – temperatur
• Som tillval med manuell återställning vid temperaturfel
• 2 x 1 växlingskontakt
• Enheterna finns i 2 kapslingsversioner:
• IL 9086: djup 59 mm, med plintar i botten för installation i system och industriella distributionssystem enligt DIN 43 880
• SL 9086: djup 98 mm, med anslutningsplintar upptill för skåp med monteringsplatta och kabelkanal
• Bredd 35 mm
