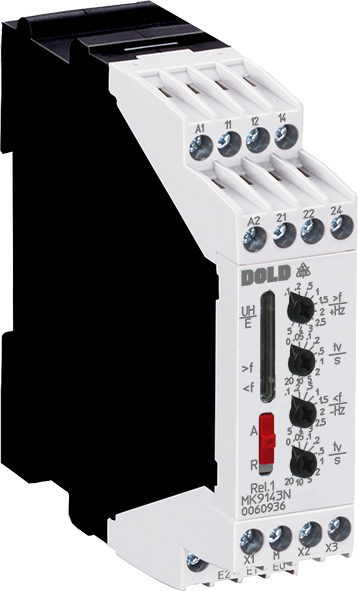

Frekvensövervakare för elnät MK 9143N

Produktbeskrivning
Nätfrekvensövervakarna MK 9143N och MH 9143 används för att övervaka frekvensen i 50- och 60 Hz-strömförsörjning för över- och underfrekvens. De används för övervakning av självgenererande system och lokal strömförsörjning samt för övervakning av generatorer, kraftaggregat etc.

Produktinformation

• Övervakning av 50- och 60 Hz-strömförsörjning vid över- och underfrekvens
• För exakt frekvensmätning med snabb responstid
• Hög störningsimmunitet
• Separata justerbara trippingspunkter och separata utgångar för över- och underfrekvens (1 eller 2 c/o vardera)

Funktioner

• Enligt IEC / EN 60255-1
• Övervakning av lokala generatoraggregat och spänningsförsörjning
• MK 9143N / MH 9143:
  • Trippingspunkter justerbara exakt och reproducerbara på 10-stegs rotationsomkopplare inom intervallet ± 0,1 Hz till ± 5 Hz i relation till 50 eller 60 Hz
  • Nominell frekvens 50 eller 60 Hz valbar
  • Fixerad hysteres optimerad för trippingspunkt
  • Tidsfördröjning för över- och underfrekvens, vardera justerbar från 0 till 20 s
  • Som tillval en gemensam utgång för under- och överfrekvens
  • ”Window”-läge (MK 9143N/400 / MH 9143/400)
• MH 9143.38/008: Med galvaniskt separerad analog utgång (strömspänning) och 11-stegs LED-kedja för den aktuella frekvensen
• MK 9143N/600 / MH 9143/600:
  • Variabelt alarmvärde i intervallet 45 till 65 Hz
  • Hysteres justerbar för under- och överfrekvens, separat justerbar 0 … 20 %
  • Gemensam utgång för under- och överfrekvens ”Window”-läge kan väljas
• Startfördröjning 0 … 30 s valbar
• Manuell eller automatisk återställning valbar
• Utgångsrelä aktiverat eller deaktiverat vid tripping valbart för överfrekvens
• Utgångsrelä deaktiverat vid tripping för underfrekvens
• Universell frekvensregistreringsingång för AC 40 … 550 V
• Flera alternativ för hjälpförsörjning
• Som tillval utan hjälpförsörjning för spänningsområdet AC 18 … 70 V eller 70 … 275 V
• LED-indikatorer för hjälpförsörjning, ingångsfrekvens, över- och underfrekvenslarm
• 2 möjliga kontaktarrangemang
• MK 9143N och MK 9143N/600: 2 x 1 C/O-kontakter, bredd 22,5 mm
• MH 9143 och MH 9143/600: 2 x 2 C/O-kontakter, bredd 45 mm
