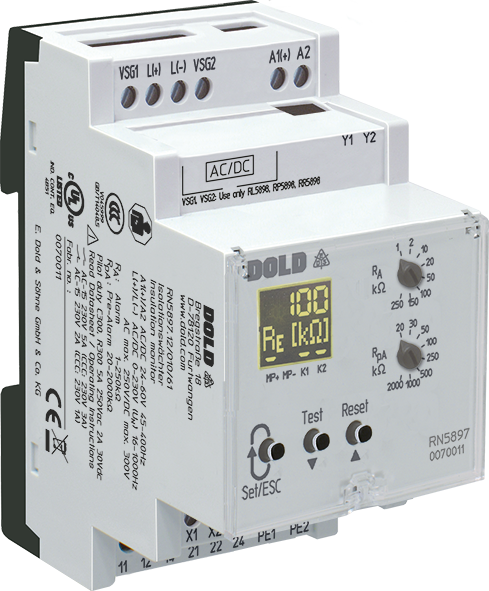

Isolationsmonitor RN 5897/010

Produktbeskrivning
Isolationmonitorn RN 5897/010 från VARIMETER IMD-familjen är en lösning för optimal isolationsövervakning av moderna IT-system. Enheten kan användas på det mest flexibla sättet för AC-, DC- och AC/DC-system även med stor läckagekapacitet till jord (PE). Inställningsvärdena justeras enkelt och användarvänligt med 2 vridomkopplare på enhetens framsida. Via displayen och LED-lamporna visas mätvärden, apparatparametrar och apparatstatus på ett lättavläst sätt. Med ett förslutningsbart transparent hölje är enheten skyddad mot manipulation.

Produktinformation

• Förebyggande brand- och systemskydd
• Detektering av symmetriska och asymmetriska isolationsfel
• Snabb lokalisering av fel genom selektiv jordfelsdetektering till L+ och L-
• Universell användning i ojordade AC-, DC-, AC/DC-nät upp till AC max. 250 V eller DC max. 300 V
• Med anslutningsmöjlighet för en extern kopplingsenhet RL 5898 för spänningar upp till AC 400 V / DC 500 V eller RP 5898 för spänningar upp till AC 690 V / DC 1000 V
• Enkel justering av svarsvärden och inställningsparametrar via vridomkopplare och menydisplay
• Lämplig för stora läckagekapacitanser upp till 1000 μF
• Optimerad reaktionstid för stora läckagekapacitanser
• Övervakning även med spänningsfritt nät
• Mätkrets L(+)/L(-) med trådbrottsdetektering (kan stängas av)
• Skyddsledare PE1/PE2 med trådbrottsdetektering (kan inte stängas av)

Funktioner

• Isolationsövervakning enligt IEC/EN 61557-8
• Triggerutgång för system för lokalisering av isolationsfel
• 2 separata justerbara svarströsklar (används t.ex. för förlarm och larm)
• Inställningsområde för 1:a svarsvärdet (förlarm): 20 kΩ … 2 MΩ
• Inställningsområde för 2:a svarsvärdet (Larm): 1 kΩ … 250 kΩ
• 2 växlingskontakter för isoleringsfel – Förlarm och -larm
• Spänningssatt eller spänningslös vid utlösning kan väljas för indikatorrelä
• Display för visning av mätvärde, apparatparametrar och apparatstatus
• Inställning av maximal läckagekapacitans för att förkorta svarstiden
• Automatiskt och manuellt självtest av enheten
• Larmlagring kan väljas
• Skydd mot manipulation genom förslutningsbart transparent lock
• Extern styringång för kombinerad test- och återställningsknapp
• 3 breda spänningsingångar för hjälpspänning
• Bredd 52,5 mm
