Produktbeskrivning

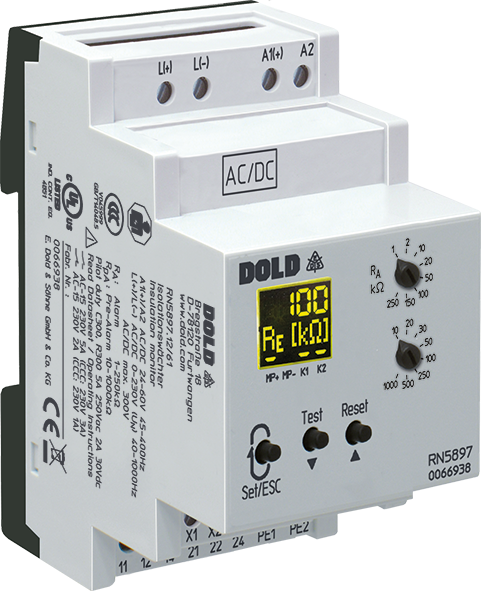

Isolationsövervakaren RN 5897 från VARIMETER IMD-familjen är en lösning för optimal isolationsövervakning av moderna IT-system. Enheten kan användas på ett mycket flexibelt sätt för AC-, DC- och AC/DC-system, även med stor läckström till jord (PE). Justeringen av inställningsvärdena är enkel och användarvänlig via två vred på enhetens framsida. Via display och lysdioder visas det uppmätta värdet, enhetsparametrar och enhetsstatus på ett lättläst sätt. Med ett tätningsbart transparent lock är enheten skyddad mot manipulation.
Fördelar
- Enligt DIN VDE 0100-551 för mobila generatoraggregat
- Förebyggande brand- och systemskydd
- Detektering av symmetriska och asymmetriska isolationsfel
- Snabb felsökning genom selektiv jordfelsdetektering till L+ och L-
- Universell användning i ojordade AC-, DC- och AC/DC-nät upp till 300 V
- Enkel justering av responsvärden och inställningsparametrar via rotationsväljare och menyskärm
- Lämplig för stora läckkapacitanser upp till 300 μF
- Optimerad reaktionstid för stora läckkapacitanser
- Övervakning även med spänningsfritt nät
- Mätkrets L(+)/L(-) med avbrottsdetektering (kan stängas av)
- Skyddsledare PE1/PE2 med avbrottsdetektering (kan inte stängas av)
- Ingen ytterligare kopplingsenhet krävs
Funktioner
- Isolationsövervakning enligt IEC/EN 61557-8
- 2 separat justerbara responsgränsvärden (t.ex. för förvarning och larm)
- Inställningsområde för 1:a responsvärde (Förvarning): 20 kΩ … 500 kΩ
- Inställningsområde för 2:a responsvärde (Larm): 15 kΩ … 100 kΩ
- 2 växlingskontakter för isolationsfel – Förvarning och -Larm
- Energiserad eller de-energiserad vid utlösning kan väljas för indikatorrelä
- Display för indikation av mätt värde, enhetsparametrar och enhetsstatus
- Inställning av maximal läckkapacitans för att förkorta responstiden
- Automatisk och manuell enhets självkontroll
- Larmlagring valbar
- Skydd mot manipulation med tätningsbart transparent lock
- Extern kontrollingång för kombinerad Test-/Återställ-knapp
- 3 breda spänningsingångar för hjälpspänning
- Bredd 52,5 mm
