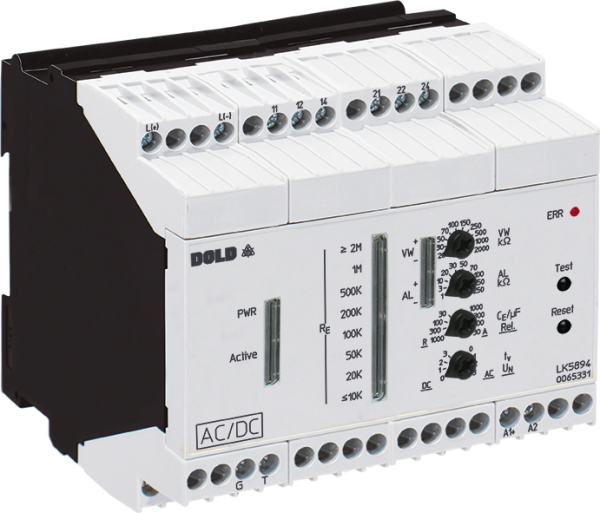

Isoleringsmonitor LK 5894

Produktbeskrivning
Isolationsmonitorn LK 5894 i VARIMETER IMD-familjen är en lösning för optimal isolationsövervakning av moderna IT-system. Enheten kan användas på det mest flexibla sättet för AC-, DC- och AC/DC-system även med stor läckagekapacitet till jord (PE). Justeringen av inställningsvärdena är enkel och användarvänlig och görs med 2 vridomkopplare på enhetens framsida. Med hjälp av lysdioder visas mätvärdet, enhetens parametrar och enhetens status på ett lättläst sätt.

Produktinformation

Förebyggande brand- och systemskydd
Snabb fellokalisering genom selektiv jordfelsdetektering till L+ och L-
Universell tillämpning i ojordade AC-, DC-, AC/DC-nät med upp till 690 V nominell spänning
Lämplig för stora läckagekapacitanser upp till 1000 μF
Enkel inställning via vridomkopplare med inkopplingsfunktion
Optimerade mättider – normalt kortare än med kända metoder
Övervakning även med spänningsfritt nät
Mätkrets med detektering av avbruten ledning
Ingen extra kopplingsanordning krävs

Funktioner

Isolationsövervakning enligt IEC/EN 61557-8
Detektering av symmetriska och asymmetriska isolationsfel
2 växlingskontakter
Inställningsområde för förvarningströskel: 20 kΩ … 2 MΩ
Inställningsområde för larmtröskel: 1 kΩ … 250 kΩ
Till- eller frånslag vid utlösning kan väljas för utgångsreläet
Inställning av maximal läckagekapacitans för att förkorta svarstiden
Enkel och överskådlig justering av enheten med skruvmejsel
LED-kedja för att indikera aktuellt isolationsmotstånd
Visning av aktiva mätkretsar
Automatiskt och manuellt självtest av enheten
Bredd: 90 mm

Technical specifications

Width:	90 mm
Response value:	1 – 250 kΩ
IMD type:	AC, DC, AC/DC
Nominal voltage IT system:	AC 0 – 690, DC 0 – 690 V
Auxiliary voltage:	DC
Earth fault indicator:	Yes
Approvals:	UL
Connection for indicator:	Yes
Response value type:	Adjustable
Enclosure design:	Switch cabinet
Type:	LK 5894
