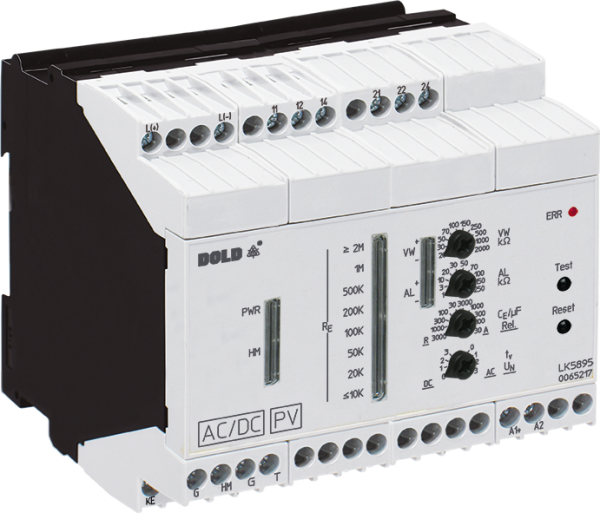

Isoleringsmonitor LK 5895

Produktbeskrivning
Isoleringsmonitorn LK 5895 i VARIMETER IMD-familjen är en lösning för optimal isolationsövervakning av moderna IT-system. Enheten kan användas på det mest flexibla sättet för AC-, DC- och AC/DC-system även med stor läckagekapacitet till jord (PE). Justeringen av inställningsvärdena är enkel och användarvänlig och görs med 2 vridomkopplare på enhetens framsida. Med hjälp av lysdioder visas mätvärdet, enhetens parametrar och enhetens status på ett lättläst sätt.

Produktinformation

• Förebyggande brand- och systemskydd
• Snabb fellokalisering genom selektiv jordfelsdetektering till L+ och L-
• Universell tillämpning i ojordade AC-, DC-, AC/DC-nätverk med upp till 1000 V nominell spänning
• Lämplig för stora läckagekapacitanser upp till 3000 μF
• Enkel inställning via vridomkopplare med inkopplingsfunktion
• För övervakning av fotovoltaiska system, även med tunnfilmsteknik
• Optimerade mättider – normalt kortare än med kända metoder
• Övervakning även med spänningsfritt nät
• Mätkrets med trådbrottsdetektering
• Ingen extra kopplingsanordning krävs

Funktioner

• Isolationsövervakning enligt IEC/EN 61557-8
• Detektering av symmetriska och asymmetriska isolationsfel
• Mätkretsarna kan kopplas bort via styrterminaler, t.ex. för nätanslutningar
• 1 växlingskontakt vardera för förvarning och larm
• Inställningsområde för tröskelvärde för förvarning: 20 kΩ … 2 MΩ
• Inställningsområde för larmtröskel: 1 kΩ … 250 kΩ
• Till- eller frånslag vid utlösning kan väljas för utgångsreläet
• Inställning av maximal läckagekapacitans för att förkorta svarstiden
• Enkel och överskådlig justering av enheten med skruvmejsel
• LED-kedja för att indikera aktuellt isolationsmotstånd
• Visning av aktiva mätkretsar
• Automatiskt och manuellt självtest av enheten
• Larmlagring kan väljas
• Extern tryckknapp för test och återställning kan anslutas
• Bredd 90 mm
