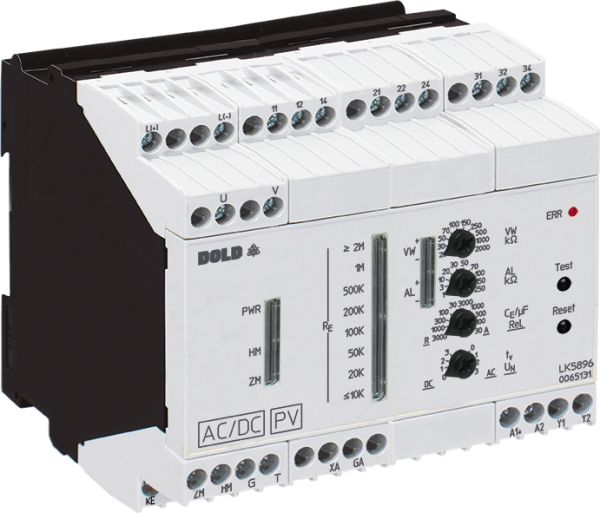

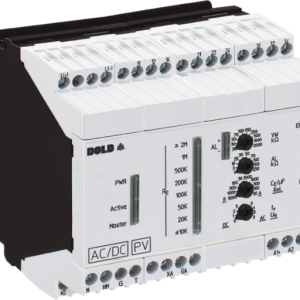

Isoleringsmonitor LK 5896

Produktbeskrivning
Isolationsmonitorn LK 5896 i VARIMETER IMD-familjen är en lösning för optimal isolationsövervakning av moderna IT-system. Enheten kan användas på det mest flexibla sättet för AC-, DC- och AC/DC-system även med stor läckagekapacitet till jord (PE). Justeringen av inställningsvärdena är enkel och användarvänlig och görs med 2 vridomkopplare på enhetens framsida. Via LED-lampor visas mätvärdet, enhetens parametrar och enhetens status på ett lättavläst sätt. Enheten har 3 reläkontakter för att signalera isolerings- och enhetsfel. Den analoga utgången ger en spännings- och strömsignal som är proportionell mot det aktuella isolationsmotståndet och som kan anslutas till en överordnad styrenhet (plc), ett annat system eller en extern displayenhet. LK 5896 har dessutom en andra mätkrets som kan användas för att övervaka en växelriktare på AC-sidan, även när växelriktaren är frånkopplad.

Produktinformation

Förebyggande brand- och systemskydd
Snabb fellokalisering genom selektiv jordfelsdetektering till L+ och L-
Universell användning i ojordade AC-, DC-, AC/DC-nät med upp till 1000 V nominell spänning
Lämplig för stora läckagekapacitanser upp till 3000 μF
Enkel inställning via vridomkopplare med inkopplingsfunktion
För övervakning av fotovoltaiska system, även med tunnfilmsteknik
Optimerade mättider – normalt kortare än med kända metoder
Övervakning även med spänningsfritt nät
Extra mätkrets möjliggör övervakning av AC-utgången även när växelriktaren är avstängd, t.ex. i hybridfordon
Mätkrets med detektering av avbruten ledning
Ingen extra kopplingsanordning krävs
Triggerutgång för system för lokalisering av isolationsfel
Analog utgång för värdet på isoleringsmotståndet: 0 … 10 V / 0 … 20 mA (2 … 10 V / 4 … 20 mA)

Funktioner

Isolationsövervakning enligt IEC/EN 61557-8
Detektering av symmetriska och asymmetriska isolationsfel
Mätkretsarna kan kopplas bort via styrterminaler, t.ex. för nätanslutningar
1 växlingskontakt vardera för förvarning och larm
3. utgångsrelä för signalering av trådbrott och apparatfel
Inställningsområde för tröskelvärde för förvarning: 20 kΩ … 2 MΩ
Inställningsområde för larmtröskel: 1 kΩ … 250 kΩ
Till- eller frånslag vid utlösning kan väljas för utgångsreläet
Inställning av maximal läckagekapacitans för att förkorta svarstiden
Enkel och överskådlig justering av enheten med skruvmejsel
LED-kedja för att indikera aktuellt isolationsmotstånd
Visning av aktiva mätkretsar
Automatiskt och manuellt självtest av enheten
Larmlagring kan väljas
Extern tryckknapp för test och återställning kan anslutas
Bredd: 90 mm

Technical specifications

Width:	90 mm
Classification:	For photovoltaic systems
Response value:	1 – 250 kΩ
IMD type:	AC, DC, AC/DC
Nominal voltage IT system:	AC 0 – 1000, DC 0 – 1000 V
Auxiliary voltage:	DC
Earth fault indicator:	Yes
Approvals:	UL
Connection for indicator:	Yes
Response value type:	Adjustable
Enclosure design:	Switch cabinet
Type:	LK 5896
