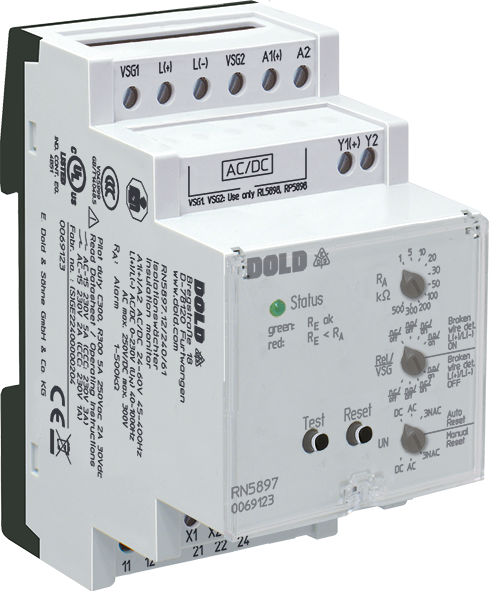

Isoleringsmonitor RN 5897/240

Produktbeskrivning
Isolationsmonitorn RN 5897/240 från VARIMETER IMD-familjen är en lösning för optimal isolationsövervakning av moderna IT-system. Enheten kan användas på det mest flexibla sättet för AC-, DC- och AC/DC-system. Inställningen av parametrar och omkopplingsvärden görs med enkla och användarvänliga vridomkopplare på enhetens framsida. Driftstatus indikeras användarvänligt via en flerfärgad LED-lampa. Med ett förslutningsbart transparent hölje är enheten skyddad mot manipulation.

Produktinformation

• Isolationsövervakning enligt IEC/EN 61557-8
• Lämplig för DC-laddningsstationer för elfordon enligt IEC/EN 61851-23:2014/AC:2016-06
• Universell användning i ojordade AC-, DC-, AC/DC-nät upp till AC max. 250 V eller DC max. 300 V
• Med anslutningsmöjlighet för en extern kopplingsenhet RL 5898 för spänningar upp till AC 400 V / DC 500 V eller RP 5898 för spänningar upp till AC 690 V / DC 1000 V
• Utökat driftstemperaturområde på – 40 … + 70 °C
• Mycket snabb reaktionstid ≤ 1 s
• Optimerad övervakning av isolationsresistans även under nätspänningsvariationer
• Självtest efter varje full drifttimme
• Förebyggande brand- och systemskydd
• Detektering av symmetriska och asymmetriska isolationsfel
• Universell tillämpning i ojordade AC-, DC- och AC/DC-nät
• Enkel justering av svarsvärde och inställningsparameter via rotationsomkopplare
• Lämplig för stora läckagekapacitanser upp till 5 μF
• Övervakning även med spänningsfritt nät
• Mätkrets L(+)/L(-) med trådbrottsdetektering (kan stängas av)
• Skyddsledare PE1/PE2 med trådbrottsdetektering (kan inte stängas av)

Funktioner

• Inställningsområde för 2:a svarsvärdet (larm): 1 kΩ … 500 kΩ
• 1 växlingskontakt vardera för larm vid isolationsfel och enhetsfel
• Spänningssatt eller spänningslös vid utlösning kan väljas för indikatorreläet
• Med flerfärgad status-LED för att indikera drifttillståndet.
• Automatiskt och manuellt självtest av enheten
• Larmlagring kan väljas
• Skydd mot manipulation genom förslutningsbart transparent lock
• Extern styringång för kombinerad test- / återställningsknapp med extra stopp av mätfunktionen
• Med halvledarutgång för indikering av isoleringsmotståndet (PWM)
• 3 breda spänningsingångar för hjälpspänning
• Bredd 52,5 mm
