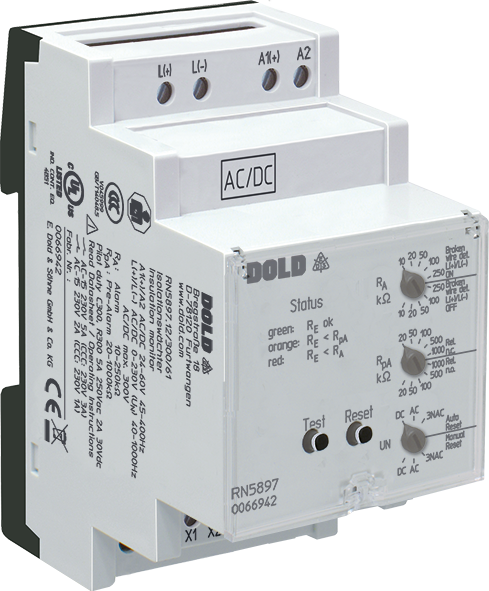

Isoleringsmonitor RN 5897/300

Produktbeskrivning
Isolationsövervakaren RN 5897/300 från VARIMETER IMD-familjen är en lösning för optimal isolationsövervakning av moderna IT-system. Enheten kan användas på det mest flexibla sättet för AC-, DC- och AC/DC-system. Justeringen av inställningsvärdena är enkel och användarvänlig och görs med 3 vridomkopplare på enhetens framsida. Via flerfärgade LED-lampor indikeras enhetens status på ett lättavläst sätt. Med ett förslutningsbart transparent hölje är enheten skyddad mot manipulation.

Produktinformation

• För mobila generatoraggregat enligt DIN VDE 0100-551
• Förebyggande brand- och systemskydd
• Detektering av symmetriska och asymmetriska isolationsfel
• Universell användning i ojordade AC-, DC-, AC/DC-nät upp till max. 300 V
• Enkel justering av svarsvärden och inställningsparametrar via vridomkopplare
• Lämplig för stora läckagekapacitanser upp till 30 μF
• Övervakning även med spänningsfritt nät
• Mätkrets L(+)/L(-) med trådbrottsdetektering (kan stängas av)
• Skyddsledare PE1/PE2 med trådbrottsdetektering (kan inte stängas av)
• Ingen ytterligare kopplingsanordning krävs

Funktioner

• Isolationsövervakning enligt IEC/EN 61557-8
• 2 separata justerbara svarströsklar (används t.ex. för förlarm och larm)
• Inställningsområde för 1:a svarsvärdet (förlarm): 20 kΩ … 1 MΩ:
• Inställningsområde för 2:a svarsvärdet (Larm): 10 kΩ … 250 kΩ
• 2 växlingskontakter för isoleringsfel-Pre-Alarm och -Alarm
• Spänningssatt eller spänningslös vid utlösning kan väljas för indikatorrelä
• LED för statusindikering
• Automatiskt och manuellt självtest av enheten
• Larmlagring kan väljas
• Skydd mot manipulation genom förseglingsbart transparent lock
• Extern styringång för kombinerad test- och återställningsknapp
• 3 breda spänningsingångar för hjälpspänning
• Bredd 52,5 mm
