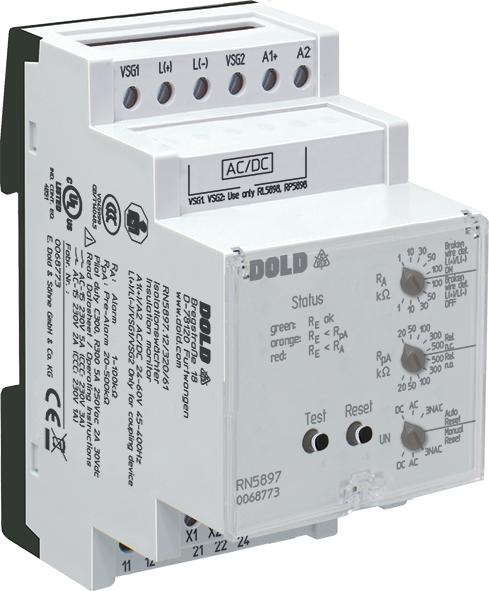

Produktinformation

• Lämplig för DC-laddningsstationer för elfordon enligt IEC/EN 61851-23:2014/AC:2016-06
• Isolationsövervakning enligt IEC/EN 61557-8
• Anslutning av en extern kopplingsenhet RL 5898 för spänningar upp till AC 400 V / DC 500 V eller RP 5898 för spänningar upp till
• AC 690 V / DC 1000 V
• Utökat driftstemperaturområde på – 40 … + 70 °C
• Mycket snabb reaktionstid ≤ 1 s
• Optimerad övervakning av isolationsresistans även under nätspänningsvariationer
• Självtest efter varje full drifttimme
• Förebyggande brand- och systemskydd
• Detektering av symmetriska och asymmetriska isolationsfel
• Universell tillämpning i ojordade AC-, DC- och AC/DC-nät
• Enkel justering av svarsvärden och inställningsparametrar via rotationsomkopplare
• Lämplig för stora läckagekapacitanser upp till 5 μF
• Övervakning även med spänningsfritt nät
• Mätkrets L1(+)/L2(-) med trådbrottsdetektering (kan stängas av)
• Skyddsledare PE1/PE2 med trådbrottsdetektering (kan inte stängas av)

Funktioner

• 2 separata justerbara svarströsklar (används t.ex. för förlarm och larm)
• Inställningsområde för 1:a svarsvärdet (Förlarm): 20 kΩ … 500 kΩ
• Inställningsområde för 2:a svarsvärdet (larm): 1 kΩ … 100 kΩ
• 1 växlingskontakt vardera för isoleringsfel-Förlarm och -larm
• Spänningssatt eller spänningslös vid utlösning kan väljas för indikatorrelä
• Med flerfärgad status-LED för att indikera drifttillståndet.
• Automatiskt och manuellt självtest av enheten
• Larmlagring kan väljas
• Skydd mot manipulation genom förslutningsbart transparent hölje
• Extern styringång för kombinerad test- / återställningsknapp med ytterligare stopp av mätfunktionen
• 3 breda spänningsingångar för hjälpspänning
• Ytterligare kopplingsanordning är nödvändig
• Bredd 52,5 mm
