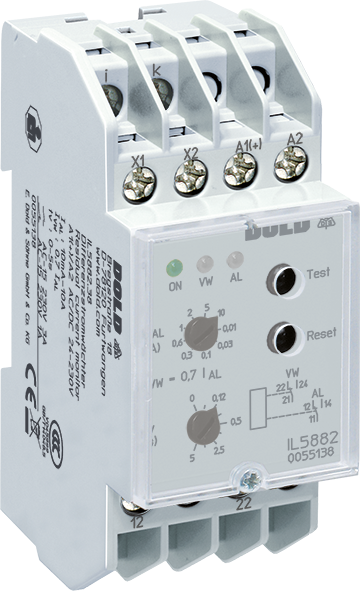

Jordfelsövervakning, typ A IL 5882

Produktbeskrivning
Jordfelsbrytarna IL/SL 5882 i VARIMETER RCM-serien är lämpliga för detektering av isolationsfel i jordade system samt för övervakning och förebyggande underhåll av elektriska system. Isolationsförsämringar kan upptäckas i ett tidigt skede och indikeras till operatören av installationen utan att omedelbart orsaka ett driftavbrott.

Produktinformation

Förebyggande brand- och systemskydd
Ökad tillgänglighet för anläggningar genom tidig feldetektering
Med extern jordfelsbrytartransformator
Skydd mot manipulation genom tätningsbart transparent hölje över inställningsbrytare

Egenskaper

Enligt IEC/EN 62020
För AC- och pulserande DC-strömmar Typ A enligt IEC/TR 60755
9 utlösningsvärden från 10 mA till 10 A eller från 10 mA … 30 A
Frekvensområde 20 … 2000 Hz
Val av manuell eller automatisk återställning
Med förvarning
Med test- och återställningsknapp
Detektering av trasig tråd
Kort reaktionstid
Med justerbar fördröjnings-tv
Spänningslös vid utlösning
LED-indikering för hjälpförsörjning och kontakttillstånd
2 x 1 växlingskontakt
Enheterna finns i följande kapslingsversioner:
IL 5882: 63 mm djup med plintar nära botten för montering i konsumentenheter eller industriella distributionssystem enligt DIN 43880
– Bredd 35 mm
– För anslutning av extern jordfelsbrytare, t.ex. ND 5016, ND 5019 eller delströmstransformator ND 5014
SL 5882: 100 mm djup med plintar nära toppen för montering i skåp med monteringsplatta och kabelkanaler
– Bredd 35 mm
– För anslutning av extern jordfelsbrytare, t.ex. ND 5016, ND 5019 eller delad strömtransformator ND 5014

Technical specifications

Width:	35 mm
Adjustable measuring ranges:	0,01 – 10, 0,01 – 30 A
Operate delay:	Yes
Classification:	Type A (AC, DC pulsating)
Type of voltage:	AC, DC pulsating
Broken conductor detection:	Yes
Clear key:	Yes
Test key:	Yes
Relay contact / output:	Yes
Enclosure design:	Distribution board
Type:	IL 5882
