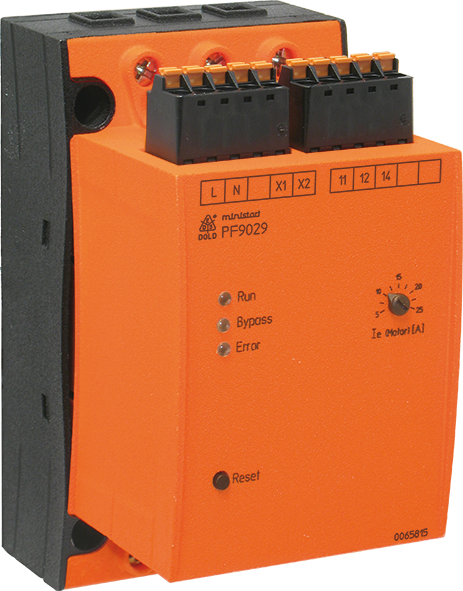

Mjukstartare för värmepumpar PF 9029

Produktbeskrivning
PF 9029 från MINISTART-familjen är en robust elektronisk styrenhet för mjukstart av kompressormotorer med integrerade övervakningsfunktioner. Efter lyckad start överbryggas halvledarna av reläer för att minimera enheternas effektförlust.

Produktinformation

För begränsning av startströmmen i värmepumpar för att ge stabila nätförhållanden
Endast en liten enhet 67,5 mm för mjukstart, motorskydd, spännings- och fasföljdsövervakning
Mjukstart och minimerad startström
Förlängd livslängd för AC-motorer och mekaniska drivsystem
Motoreffekt upp till 18,5 kW
Kort upprampningstid
25 A: < 200 ms
36 A: < 300 ms
Energibesparing genom överbryggning av halvledarna efter mjukstart
Symmetrisk startström

Funktioner

Enligt IEC/EN 60947-4-2
3-fasstyrd med integrerade bypassreläer
Övervakning av fassekvens
Övervakning av underspänning
Överspänningsövervakning
Övervakning av blockerad motor i bypass-läge
Integrerat motorskydd till klass 10 enligt IEC/EN 60947-4-2
Begränsning av startström
Övervakning av tyristor
Detektering av saknad last
Automatisk frekvensdetektering av matningsspänning
Temperaturövervakning av krafthalvledare

Technical specifications

Widths:	67,5 mm
Load voltage up to:	3AC 460 V
For three-phase motors, 400 V up to:	18,5 kW
Auxiliary voltage required:	Yes
Signalling output:	Yes
Extra functions:	Temperature monitoring, Mains monitoring
Type:	PF 9029
