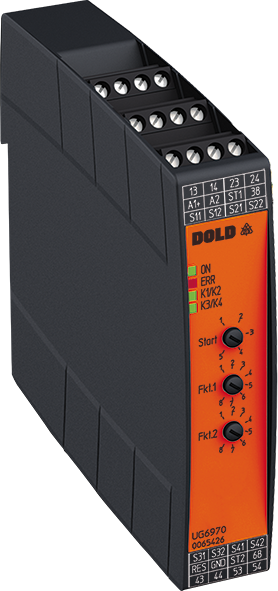

Multifunktionell säkerhetsmodul UG 6970

Produktbeskrivning
Den multifunktionella säkerhetsmodulen UG 6970 ger skydd för människor och maskiner genom att aktivera och inaktivera en säkerhetskrets. Den används tillsammans med e-stop-knappar, skyddsgrindar, ljusridåer med självtestning (typ 4) enligt IEC/EN 61496-1, 2-handsknappar på pressar för metallbearbetning och produktionsmaskiner med farliga stängningsrörelser (typ III C enligt EN ISO 13851) samt säkerhetsmattor, kanter och bandbrytare. Välj helt enkelt 2 av 6 säkerhetsfunktioner på vridomkopplare – klart. Detta minskar antalet olika typer av säkerhetsmoduler i lager och förenklar din disposition.

Produktinformation

• 2 oberoende, separat justerbara säkerhetsfunktioner:
  – E-stopp
  – Säkerhetsgrind
  – Tvåhandsmanövrering
  – Säkerhetsmatta / säkerhetskant
  – Exklusiv eller kontakter
  – Ljusridå
• Endast en enhet, två säkerhetsfunktioner samtidigt
• Manuell eller automatisk start
• Skydd mot manipulation genom förslutningsbart transparent hölje

Egenskaper

• I enlighet med
  – Performance Level (PL) e och kategori 4 enligt EN ISO 13849-1
  – SIL Claimed Level (SIL CL) 3 enligt IEC/EN 62061
  – Säkerhetsintegritetsnivå (SIL) 3 enligt IEC/EN 61508 och IEC/EN 61511
• Enligt EN 50156-1 för ugnar
• Detektering av linjefel på På-knappen:
• Manuell omstart eller automatisk omstart
• Med eller utan övervakning av korsfel
• 2-kanals
• Tvångsstyrda utgångskontakter
• Utgång: 2 NO-kontakter per säkerhetsfunktion
• 1 halvledarutgång per säkerhetsfunktion
• LED-indikering för drift, säkerhetsfunktion 1, 2 och fel
• Som tillval med instickbara kopplingsplintar för enkelt byte av enheter
  – med skruvplintar
  – eller med korsklämmor
• Bredd: 22,5 mm
