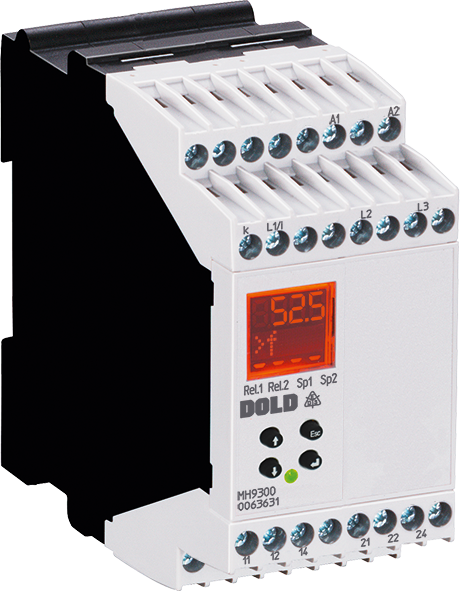

Multifunktionellt mätrelä MH 9300

Produktbeskrivning
De universella mätreläerna MK 9300N / MH 9300 i VARIMETER PRO-serien övervakar upp till 9 parametrar samtidigt. Dessa är under-, överspänning, spänningsintervall, spänningsasymmetri, under-, överström, cos phi, effektiv-, skenbar- och reaktiv effekt, frekvens och fasföljd. Mätningen i 3- eller enfassystem är mycket enkel och utan omfattande kabeldragning. Tack vare menystrukturen kan de multifunktionella mätreläerna användas på ett enkelt och intuitivt sätt. Genom tidig upptäckt av kommande driftstörningar och förebyggande underhåll undviks dyra skador. Som användare drar du nytta av tillförlitligheten och tillgängligheten i din anläggning.

Produktinformation

Min-, maxvärde eller fönsterövervakning
Samtidig övervakning av upp till 9 olika parametrar
Enkel konfiguration och feldiagnostik
Olika felindikeringar
Stort mätområde 3 AC 24 … 690 V
Hjälpspänningsområden DC 24 V, AC 230 V eller AC/DC 110 … 400 V
Tidig upptäckt av oregelbundna tillstånd
Utrymmes- och kostnadsbesparingar
Minskad kabeldragning

Funktioner

Multifunktionellt mätrelä enligt EN 60255-1
Spänningsövervakning (1- och 3-fas)
Övervakning av ström
Frekvensövervakning
Effektfaktor cos phi
Fasföljd, fasfel, asymmetri
Effektiv-, reaktiv- och skenbar effekt
Fördröjning av starttid, fördröjning av påslag
Justerbar hysteres 0,2 … 50 % av svarsvärdet
Manuell återställning
LCD för indikering av mätvärden
Reläutgång
MK 9300N: 1 växlande kontakt
MH 9300: 2 x 1 växlande kontakter
Reläfunktionen kan väljas (aktiverad/avaktiverad vid utlösning)
Som tillval med plintar för enkelt byte av enheter
– med skruvplintar
– eller med korsklämmor
MH 9300: Bredd 45 mm

Technical specifications

Width:	45 mm
1- / 3-phase:	1, 3
Standard measuring range:	3 AC 24 – 400 V
Measuring range max.:	690 V
Auxiliary voltage:	AC, DC, AC/DC
Output contacts:	2 x 1 C/O contacts
Operate delay:	Yes
Enclosure design:	Switch cabinet
Type:	MH 9300
