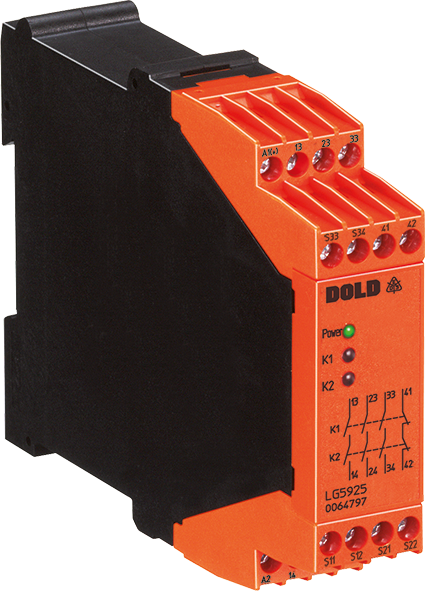

Nödstoppsrelä för hisskontroller LG 5925/034

Nödstoppsrelä för hisskontroller LG 5925/034

Bredd: 22,5 mm
Kategori / Performance Level (PL) enligt EN ISO 13849-1: 4/e
SIL CL enligt IEC/EN 62061: 3
Märkspänning: AC/DC
Max. termisk märkström Ith: 5 A

Överbryggning av dörr- och låsbrytare under förflyttning av hissen i upplåsningszonen med öppna dörrar enligt EN81-20/-50 för person- och lasthissar.

Bredd	22,5 mm
Kategori / Performance Level (PL) enligt EN ISO 13849-1	4/e
SIL CL enligt IEC/EN 62061	3
Märkspänning	AC/DC
Max. termisk märkström Ith	5 A
1- / 2-kanalig	1, 2
Detektering av korsfel / kortslutning mellan kanaler	Ja
Anslutning	Skruvplintar, löstagbara skruvplintar, löstagbara fjäderkraftplintar
Max. utgångskontakter	1 brytande kontakt, 3 slutande kontakter
Typ	LG 5925/034

I enlighet med
– Prestandanivå (PL) e och kategori 4 enligt EN ISO 13849-1
– SIL-anspråksnivå (SIL CL) 3 enligt IEC/EN 62061
– Säkerhetsintegritetsnivå (SIL) 3 enligt IEC/EN 61508
– Direktiv 2014/33/EU för hissar
Utgång: 3 NO-kontakter, 1 NC-kontakt
En- eller tvåkanalsdrift
Detektering av linjefel på On-knappen
Manuell återstart eller automatisk återstart, omkopplare S2
Med eller utan korsfelsövervakning i slingan, omkopplare S1
LED-indikering för kanal 1, 2 och matningsspänning
Skyddsklass IP40; kan monteras i skåp och installationer med lägre skyddsklass utan ytterligare åtgärder (beroende på omgivningsförhållanden)
Kabelanslutning: även 2 x 1,5 mm2 fåtrådig ledare (isolerad), DIN 46 228-1/-2/-3/-4 eller 2 x 2,5 mm2 fåtrådig ledare DIN 46 228-1/-2/-3
Som tillval med instickbara kopplingsplintar för enkelt byte av enheter
– Med skruvplintar
– Eller med klämringsklämmor
Bredd 22,5 mm

Produktbeskrivning
Överbryggning av dörr- och låsbrytare under förflyttning av hissen i upplåsningszonen med öppna dörrar enligt EN81-20/-50 för person- och lasthissar.

Produktinformation

För hissar enligt EN 81-20/-50

Funktioner

I enlighet med
– Prestandanivå (PL) e och kategori 4 enligt EN ISO 13849-1
– SIL-anspråksnivå (SIL CL) 3 enligt IEC/EN 62061
– Säkerhetsintegritetsnivå (SIL) 3 enligt IEC/EN 61508
– Direktiv 2014/33/EU för hissar
Utgång: 3 NO-kontakter, 1 NC-kontakt
En- eller tvåkanalsdrift
Detektering av linjefel på On-knappen
Manuell återstart eller automatisk återstart, omkopplare S2
Med eller utan korsfelsövervakning i slingan, omkopplare S1
LED-indikering för kanal 1, 2 och matningsspänning
Skyddsklass IP40; kan monteras i skåp och installationer med lägre skyddsklass utan ytterligare åtgärder (beroende på omgivningsförhållanden)
Kabelanslutning: även 2 x 1,5 mm2 fåtrådig ledare (isolerad), DIN 46 228-1/-2/-3/-4 eller 2 x 2,5 mm2 fåtrådig ledare DIN 46 228-1/-2/-3
Som tillval med instickbara kopplingsplintar för enkelt byte av enheter
– Med skruvplintar
– Eller med klämringsklämmor
Bredd 22,5 mm

Technical specifications

Width:	22,5 mm
Cat. / PL acc. to EN ISO 13849-1:	4/e
SIL CL acc. to IEC/EN 62061:	3
Nominal voltage:	AC/DC
Thermal current Ith max.:	5 A
1- / 2-channel:	1, 2
Cross fault detection:	Yes
Connection:	Screw terminals, Pluggable screw terminals, Pluggable cage clamp terminals
Output contacts max.:	1 NC contact, 3 NO contacts
Type:	LG 5925/034
