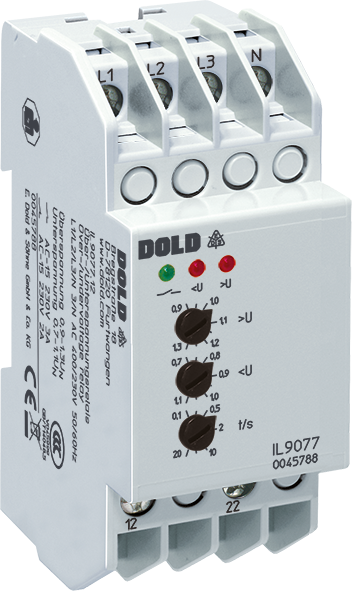

Över- och underspänningsrelä IL 9077

Produktbeskrivning
Övervakning av trefasspänningssystem för att identifiera överspänning och underspänning, t.ex. för att övervaka egen produktionsutrustning i enlighet med VDE 0100.

Funktioner

• I enlighet med IEC/EN 60255-1
• Identifiering av överspänning, underspänning och fasfel
• Med asymmetriidentifiering som tillval
• Diagnostik av nätfel med ett antal LED-lampor
• Inställningsvärden för överspänning och underspänning kan ställas in separat
• Stora inställningsområden 0,9 … 1,3 UN och 0,7 … 1,1 UN
• Tidsfördröjning variabel mellan 0,1 … 20 s
• Drift med sluten krets
• Ingen hjälpspänning
• Oberoende av fasföljd
• Som tillval med fasföljdsdetektering
• Möjlighet till enfasanslutning
• Som tillval för 3P3W-system
• 2 växlingskontakter, vid IP/SP 9077 2 x 2 växlingskontakter
• Enheterna finns i 2 kapslingsversioner:
• I-modell: djup 59 mm, med plintar i botten för installationssystem och industriella distributionssystem enligt DIN 43 880
• S-modell: djup 98 mm, med plintar upptill för skåp med monteringsplatta och kabelkanal
• IL 9077, SL 9077: bredd 35 mm
• IP 9077, SP 9077: bredd 70 mm
