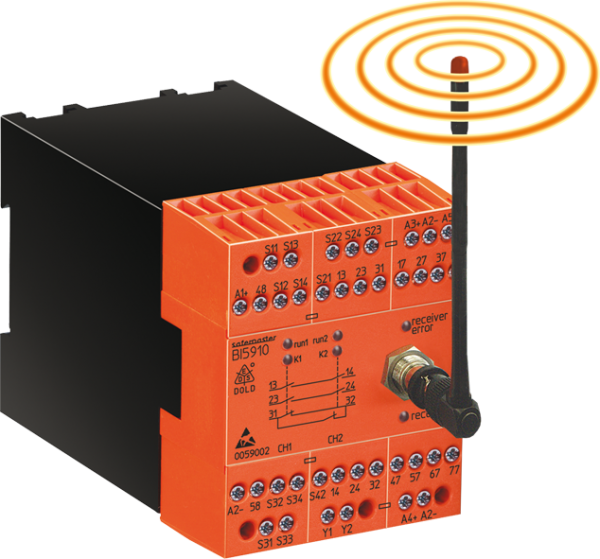

Radiostyrd säkerhetsmodul BI 5910

Radiostyrd säkerhetsmodul BI 5910

Bredd: 67,5 mm
Kategori/PL enligt EN ISO 13849-1: 4/e
Användning: nödstopp, ljusridå, skyddsgrind, start, trådlös
Säkra utgångskontakter, redundanta slutande kontakter: 3

Det trådlösa nödstoppssystemet består av en mycket kompakt och ergonomisk fjärrkontroll RE 5910 och en säkerhetsmodul med radiostyrning BI 5910. Fjärrkontrollen ger personligt skydd när man går in i farliga områden och möjliggör förutom nödstoppsfunktionen även kontrollfunktioner med de integrerade tryckknapparna och omkopplarna. Säkerhetsutgångarna på BI 5910 garanterar säker frånkoppling. För styrfunktioner finns 7 halvledarutgångar.

Bredd

67,5 mm

Kategori / PL enligt EN ISO 13849-1

4/e

Användningsområde

Nödstopp, ljusridå, skyddsdörr, start, trådlöst

Säkra utgångskontakter, redundanta slutande kontakter

Brytande kontakter

Icke-säkra halvledarutgångar (radio)

Återkoppling för extern övervakning

Typ

BI 5910

Idealiska lösningar för mobila och stationära maskiner och anläggningar med farliga områden:
– Under automatisk drift, t.ex. för att avhjälpa fel
– Under uppställning, t.ex. för att justera maskinparametrar, underhåll, uppställning
Högre tillgänglighet för maskiner eftersom skador på släpkablar undviks
Mindre tidsåtgång för montering, installation och kabeldragning
Inget slitage på släpkablar, släpringar etc.
Enkel eftermontering och modernisering av maskiner
Optimerad sikt över arbetsområdet vid uppställning
Möjlighet till användarlegitimering med elektronisk nyckel på fjärrkontrollen

I enlighet med
– Prestandanivå (PL) e och kategori 4 enligt EN ISO 13849-1: 2015
– Säkerhetsintegritetsnivå (SIL 3) enligt IEC/EN 61508
Tillämpbar inom ramen för EN 60204-1 samt i nödstoppstillämpningar enligt EN ISO 13850
Säker radiosändning
Radiomottagare för:
– Nödstopp
– Styrsignaler för 6 icke-säkerhetshalvledarutgångar
Radiostyrd säkerhetsmodul
Justerbara funktioner med stegbrytare för:
– Manuell start eller automatisk start
– När fjärrkontrollen tas bort från laddaren (öppen styrkontakt) är manuell start möjlig via fjärrkontroll
– Möjlighet att avaktivera tillträdesskyddet (grind) med aktiv fjärrkontroll
Övervakning av avbruten ledning och kortslutning med felindikering
Återkopplingskrets Y1/Y2 för övervakning av externa kontaktorer
2 halvledarutgångar för statusindikering
Löstagbara kopplingsplintar möjliggör snabbt byte av modul
Kompakt enhet, endast 67,5 mm bred

Produktbeskrivning
Det trådlösa nödstoppssystemet består av en mycket kompakt och ergonomisk fjärrkontroll RE 5910 och en säkerhetsmodul med radiostyrning BI 5910. Fjärrkontrollen ger personligt skydd när man går in i farliga områden och möjliggör förutom nödstoppsfunktionen även kontrollfunktioner med de integrerade tryckknapparna och omkopplarna. Säkerhetsutgångarna på BI 5910 garanterar säker frånkoppling. För styrfunktioner finns 7 halvledarutgångar.

Produktinformation

Idealiska lösningar för mobila och stationära maskiner och anläggningar med farliga områden:
– Under automatisk drift, t.ex. för att avhjälpa fel
– Under uppställning, t.ex. för att justera maskinparametrar, underhåll, uppställning
Högre tillgänglighet för maskiner eftersom skador på släpkablar undviks
Mindre tidsåtgång för montering, installation och kabeldragning
Inget slitage på släpkablar, släpringar etc.
Enkel eftermontering och modernisering av maskiner
Optimerad sikt över arbetsområdet vid uppställning
Möjlighet till användarlegitimering med elektronisk nyckel på fjärrkontrollen

Egenskaper – Totalt system

I enlighet med
– Prestandanivå (PL) e och kategori 4 enligt EN ISO 13849-1: 2015
– Säkerhetsintegritetsnivå (SIL 3) enligt IEC/EN 61508
Tillämpbar inom ramen för EN 60204-1 samt i nödstoppstillämpningar enligt EN ISO 13850
Säker radiosändning
Radiomottagare för:
– Nödstopp
– Styrsignaler för 6 icke-säkerhetshalvledarutgångar
Radiostyrd säkerhetsmodul
Justerbara funktioner med stegbrytare för:
– Manuell start eller automatisk start
– När fjärrkontrollen tas bort från laddaren (öppen styrkontakt) är manuell start möjlig via fjärrkontroll
– Möjlighet att avaktivera tillträdesskyddet (grind) med aktiv fjärrkontroll
Övervakning av avbruten ledning och kortslutning med felindikering
Återkopplingskrets Y1/Y2 för övervakning av externa kontaktorer
2 halvledarutgångar för statusindikering
Löstagbara kopplingsplintar möjliggör snabbt byte av modul
Kompakt enhet, endast 67,5 mm bred

Technical specifications

Width:	67,5 mm
Cat. / PL acc. to EN ISO 13849-1:	4/e
Application:	Emergency stop, Light barrier, Safety gate, Start, Wireless
Safe output contacts, redundant NO contacts:	3
NC contacts:	1
Solid state outputs not safe (radio):	6
Feedback for external monitoring:	Yes
Type:	BI 5910
