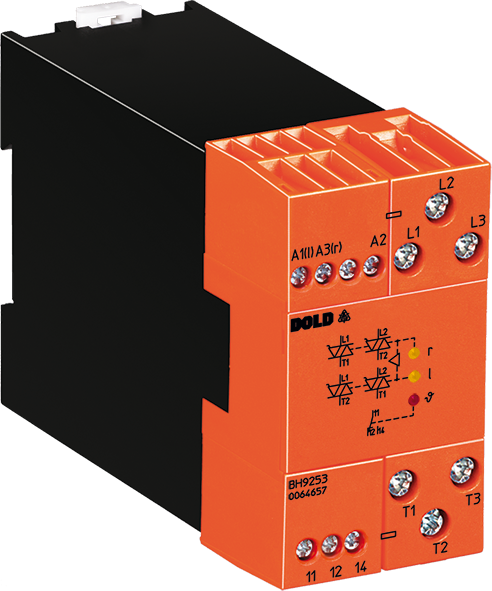

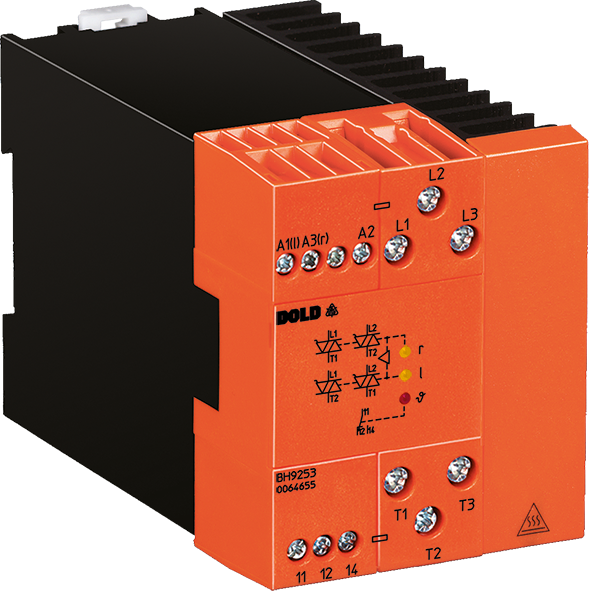

Reverserande kontaktor BH 9253

Produktbeskrivning
Reverseringskontaktorn BH 9253 används för att vända riktningen på 3-fas asynkronmotorer genom att växla 2 faser. En elektrisk förregling förhindrar att båda riktningarna kan styras samtidigt. Reverseringskontaktorn har en kort till- och frånslagsfördröjning. Vid reversering av faserna garanteras en omkopplingsfördröjning. För att skydda effekthalvledarna har enheten inbyggd temperaturövervakning. När övertemperatur detekteras stängs effekthalvledarna av och ett utgångsrelä samt en röd LED-lampa aktiveras. Detta tillstånd lagras. När temperaturen återgått till det normala kan halvledarna aktiveras igen genom att styrspänningen slås av och på.

Funktioner

• Enligt IEC/EN 60 947-1, IEC/EN 60 947-4-2
• Växling vid nollgenomgång
• För reversering av 3-fas asynkronmotorer upp till
• 5,5 kW / 400 V (7,5 HP / 460 V)
• Elektrisk förregling av båda riktningarna
• Temperaturövervakning för att skydda effekthalvledarna
• Uppmätt nominell ström upp till 20 A
• Lysdioder för statusindikering
• Galvanisk separation mellan styrkrets och strömkrets
• 45 mm; 67,5 mm; 112,5 mm bredd
