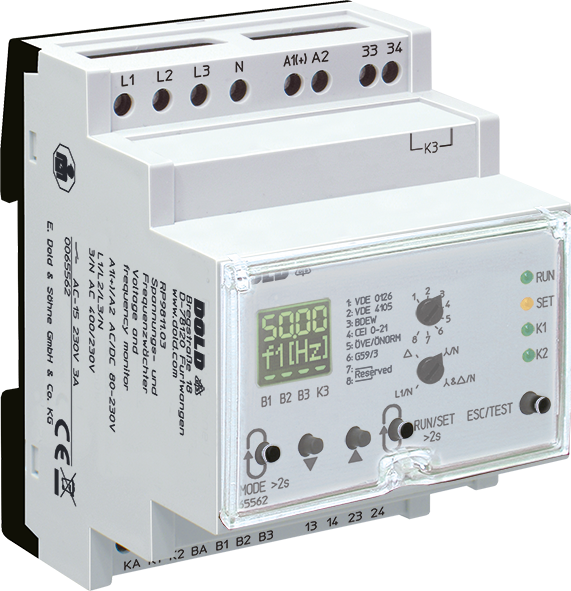

Spännings- och frekvensövervakare RP 9811

Spännings- och frekvensövervakare RP 9811

Produktbeskrivning
Spännings- och frekvensövervakaren RP 9811 är en lösning för övervakning av elnätet vid matning av ström till ett offentligt nät som uppfyller olika nationella standarder. Användarvänlig: Enheten kan justeras snabbt och enkelt med endast två vridomkopplare. Med den första vridomkopplaren väljer du en av de redan förinställda standarderna enligt dina nationella krav. Med den andra vridomkopplaren ställer du snabbt och enkelt in vilken typ av system som ska användas på enheten. Vid olika krav kan du justera varje parameter individuellt med hjälp av menyerna. Alla mätvariabler som krävs bestäms hela tiden av enheten. Om felaktiga spännings- eller frekvensvärden uppstår kopplar RP 9811 bort det distribuerade kraftgenereringssystemet från elnätet på ett säkert sätt.

Fördelar

  • Nät- och systemskydd för ditt generatoraggregat
  • Kan användas i flera länder
    – DIN VDE 0126-1-1:2013-08 (generatoraggregat på offentligt nät)
    – VDE-AR-N 4105:2011-08 (generatoraggregat på offentligtnät)
    – BDEW-direktiv:2008-06 (generatoraggregat på mellanspänningsnät)
    – CEI 0-21:2012-06 (generatoraggregat i Italien)
    -ÖVE/ÖNORM E8001-4-712: 2009 (generatoraggregat i Österrike)
    -G59/3 (generatoraggregat i Storbritannien)
  • Enkel justering via vridomkopplare och menydisplay
  • Indikering, diagnostik och felvisning via display och lysdioder
  • Lösenordsskydd
  • Skydd mot manipulation genom förslutningsbart transparent lock över inställningsomkopplare
  • CRC-värde för parametertestning
  • Justering av spänningen till nominell spänning ändrar gränsvärdena i motsvarande grad
  • Nätssynkronisering vid generatordrift



Egenskaper

  • Enligt DIN EN 60255-1
  • Kan användas enligt EEG 2012 och SysStabV
  • Spännings- och frekvensövervakning för generatoraggregat
  • Felsäker 2-kanalsstruktur
  • Övervakning av sektionsbrytarna genom mätning av svarstiden
  • Systemtest via testknapp
  • Aktiverande ingångar möjliggör integrering i olika rippelstyrnings- och anläggningskoncept
  • Detektering av isolerat nät
  • Manuell återställning
  • Memorering av frånkopplingstid
  • Anslutning eller återanslutning efter inställbar fördröjningstid tOn
  • Fabriksinställning enligt:
    -VDE-AR-N 4105:2011-08, DIN VDE 0126-1-1:2013-08
    – BDEW-direktiv:2008-06, CEI 0-21:2012-06
    -ÖVE/ÖNORM E8001-4-712:2009, G59/3 LV
  • Slumpstyrd frånkoppling i intervallet 50,2 Hz och 51,5 Hz för oreglerade kraftgenereringssystem
  • Slumpstyrd anslutningstid (ton) inställningsområde 60…600 s
  • Extra reläutgång för felsignalering
  • Hög mätnoggrannhet
  • Installionsskåp 4TE (bredd x höjd x djup: 70 x 90 x 71 mm)


Technical specifications

Width: 70 mm
1- / 3-phase: 3
Supply voltage: 3/N AC 400/230 V
Auxiliary voltage: AC/DC
Operate delay: Yes
Output contacts: 3 NO contacts
Enclosure design: Distribution board
Type: RP 9811
