Spännings- och frekvensvakt enligt VDE-AR-N 4105:2011-08 RP 9810

Spännings- och frekvensvakt enligt VDE-AR-N 4105:2011-08 RP 9810

Produktbeskrivning

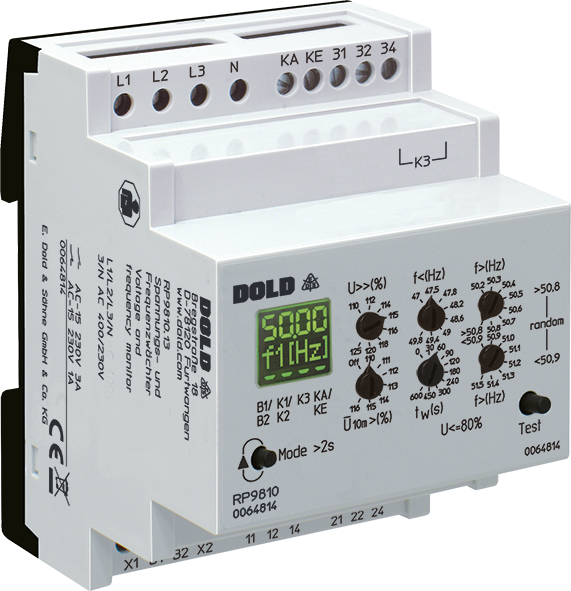

Spännings- och frekvensmodulen RP 9810 övervakar energileverantörens elnät i hushållsaggregat. Den är uppbyggd på ett redundant sätt och var och en av de 2 kanalerna verkar på ett separat utgångsrelä. Justeringen görs via vridbara omkopplare. Fabriksinställningen är i enlighet med beskrivningen i VDE-AR-N 4105:2011-08.

Fördelar

  • Enkel justering via vridomkopplare
  • Exakt justering och indikering av inställningsvärden
  • Indikering, diagnostik och felvisning via display
  • Skydd mot manipulation genom förslutningsbart transparent lock över inställningsbrytare
  • Nät- och systemskydd för ditt generatoraggregat



Egenskaper

  • Enligt VDE-AR-N 4105:2011-08
  • Enligt DIN VDE 0126-1-1: 2013-08
  • Enligt DIN EN 60255-1
  • Kan användas enligt EEG 2012 och SysStabV
  • Spännings- och frekvensövervakning för generatoraggregat >30 kVA på offentligt nät, som tillval även för ≤ 30 kVA
  • Felsäkert tack vare 2-kanalsstruktur
  • Överensstämmelseintyg (testcertifikat) från BG ETEM
  • Övervakning av sektionsbrytare med mätning av svarstid
  • Systemtest via testknapp
  • Detektering av isolerat nät
  • Manuell återställning
  • Med ytterligare aktiveringsingång, t.ex. t.ex. för rippelkontrollmottagare
  • Anslutning eller återinkoppling efter inställbar fördröjningstid tw
  • Fabriksinställning enligt VDE-AR-N 4105:2011-08
  • Slumpstyrd frånkoppling i intervallet 50,2 Hz och 51,5 Hz för oreglerade kraftgenereringssystem
  • Skydd mot manipulation genom tätningsbart transparent lock över inställningsbrytare
  • Extra felsignaleringsreläutgång
  • Hög mätnoggrannhet
  • Installion-typskåp 4TE (bredd x höjd x djup: 70 x 90 x 71 mm)

Technical specifications

Width: 70 mm
1- / 3-phase: 3
Supply voltage: 3/N AC 400/230 V
Auxiliary voltage: Without
Operate delay: Yes
Output contacts: 3 C/O contacts
Enclosure design: Distribution board
Type: RP 9810
