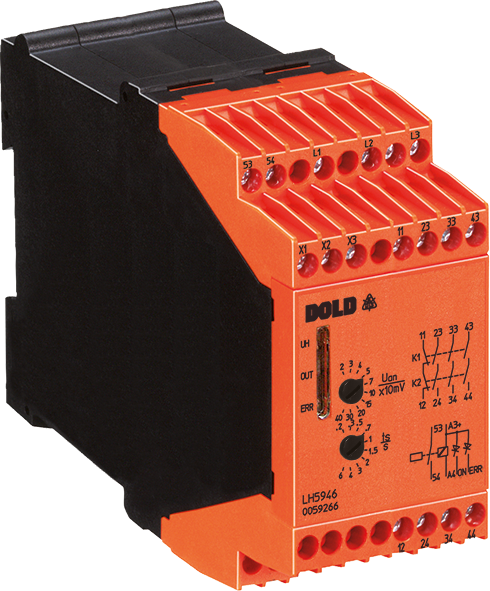

Stilleståndsvakt LH 5946

Stilleståndsvakt LH 5946

Bredd: 45 mm
Klassificering: sensorlös
Kategori/PL enligt EN ISO 13849-1: 4/e
SIL CL enligt IEC/EN 62061: 3
Märkspänning: växelspänning (AC), likspänning (DC)

Den säkra sensorlösa stilleståndsvakten LH 5946 är lämplig för att detektera stillestånd hos 3-fas och 1-fas elmotorer oberoende av rotationsriktning. Detta innebär att sensorer som pulsgivare eller närhetsbrytare inte behövs. Stilleståndsvakten mäter den inducerade spänningen hos motorn som går på tomgång. Om den inducerade spänningen närmar sig 0 innebär det motorstillestånd för enheten och utgångsreläet aktiveras.

Bredd	45 mm
Klassificering	Sensorlös
Kategori / PL enligt EN ISO 13849-1	4/e
SIL CL enligt IEC/EN 62061	3
Märkspänning	AC, DC
Max. termisk ström Ith	5 A
1- / 2-kanalig	2
Anslutning	Skruvplintar, stickbara skruvplintar, stickbara fjäderplintar med cage-clamp-teknik
Indikeringskontakter	2 halvledarövervakningsutgångar, 1 slutande kontakt
Max. mätspänning för motor	690 V
Godkännanden	UL
Max. tvångsstyrda utgångskontakter	1 brytande kontakt, 3 slutande kontakter
Typ	LH 5946

I enlighet med
– Prestandanivå (PL) e och kategori 4 enligt EN ISO 13849-1
– SIL-Claimed Level (SIL CL) 3 enligt IEC/EN 62061
– Säkerhetsintegritetsnivå (SIL) 3 enligt IEC/EN 61508, IEC/EN 61511 och EN 61800-5-2
Säker stilleståndsdetektering på 3- och enfasmotorer
Inga externa sensorer behövs
Oberoende av riktning
Detektering av avbruten tråd
Tvångsstyrda säkerhetskontakter: 3 NO-kontakter, 1 NC-kontakt för AC 250 V
2 övervakningsutgångar för halvledare
1 övervakningsutgång (NO-kontakt)
Justerbar spänningsinställning
Justerbar fördröjning av stilleståndstiden
LED-indikatorer för stillestånd, händelse av ledningsbrott och driftspänning
Lämplig för drift med inverterare
Bredd 45 mm

Produktbeskrivning
Den säkra sensorlösa stilleståndsvakten LH 5946 är lämplig för att detektera stillestånd hos 3-fas och 1-fas elmotorer oberoende av rotationsriktning. Detta innebär att sensorer som pulsgivare eller närhetsbrytare inte behövs. Stilleståndsvakten mäter den inducerade spänningen hos motorn som går på tomgång. Om den inducerade spänningen närmar sig 0 innebär det motorstillestånd för enheten och utgångsreläet aktiveras.

Produktinformation

Utan sensor och säker
Snabb reaktionstid
Lätt att eftermontera
Kombinerat med förregling SAFEMASTER STS

Egenskaper

I enlighet med
– Prestandanivå (PL) e och kategori 4 enligt EN ISO 13849-1
– SIL-Claimed Level (SIL CL) 3 enligt IEC/EN 62061
– Säkerhetsintegritetsnivå (SIL) 3 enligt IEC/EN 61508, IEC/EN 61511 och EN 61800-5-2
Säker stilleståndsdetektering på 3- och enfasmotorer
Inga externa sensorer behövs
Oberoende av riktning
Detektering av avbruten tråd
Tvångsstyrda säkerhetskontakter: 3 NO-kontakter, 1 NC-kontakt för AC 250 V
2 övervakningsutgångar för halvledare
1 övervakningsutgång (NO-kontakt)
Justerbar spänningsinställning
Justerbar fördröjning av stilleståndstiden
LED-indikatorer för stillestånd, händelse av ledningsbrott och driftspänning
Lämplig för drift med inverterare
Bredd 45 mm

Technical specifications

Width:	45 mm
Classification:	Sensorless
Cat. / PL acc. to EN ISO 13849-1:	4/e
SIL CL acc. to IEC/EN 62061:	3
Nominal voltage:	AC, DC
Thermal current Ith max.:	5 A
1- / 2-channel:	2
Connection:	Screw terminals, Pluggable screw terminals, Pluggable cage clamp terminals
Indicator contacts:	2 Semiconductor monitoring outputs, 1 NO contact
Measuring motor voltage max.:	690 V
Approvals:	UL
Forcibly guided output contacts max.:	1 NC contact, 3 NO contacts
Type:	LH 5946
