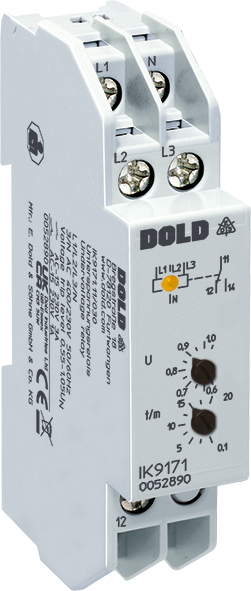

Underspänningsrelä, 3-fas IK 9171

Produktbeskrivning
Övervakning av spänningssystem vid underspänning. Automatisk omkoppling till nödmatning eller nödbelysning vid fasförlust enligt DIN VDE 0100-710 eller DIN VDE 0108.

Funktioner

• I enlighet med IEC/EN 60255-1
• Övervakning av underspänning i 3-fassystem
• Även för enfas
• Utan hjälpförsörjning
• Som tillval för 3p3w-system
• LED-indikator för utgångsreläets status
• Oberoende av fassekvens
• 1 eller 2 växlingskontakter
• Valfritt fast eller inställbart svarsvärde
• Som tillval med fasföljdsdetektering
• Valfritt med eller utan N
• Valfritt med frånslagsfördröjning t1
• Som tillval med tillslagsfördröjning t2
• Enheterna finns i 2 kapslingsversioner:
• I-modell: djup 59 mm, med plintar nedtill för installationssystem och industriella distributionssystem enligt DIN 43 880
• S-modell: djup 98 mm, med plintar upptill för skåp med monteringsplatta och kabelkanal
• Bredd:
• IK 9171, SK 9171: 17,5 mm
• IL 9171, SL 9171: 35 mm
