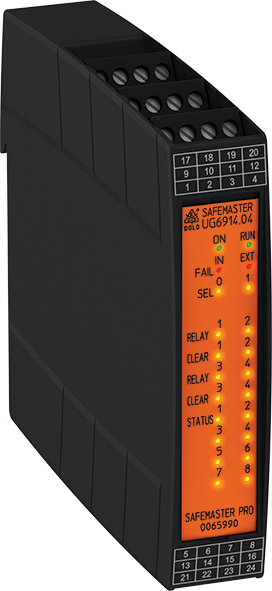

Utgångsmodul relä UG 6914.04/008

Produktbeskrivning
För att utöka styrenheten UG 6911 kan upp till 3 reläutgångsmoduler integreras i säkerhetssystemet med andra utbyggnadsmoduler. Dessa har 4 oberoende säkra reläutgångar, var och en med en NO-kontakt. Dessutom är vart och ett av de 4 säkerhetsreläerna utrustat med en ingång för de externa återkopplingskontakterna (EDM). UG 6914.04/008 har dessutom 8 programmerbara, icke-säkra halvledarutgångar för statussignalering (OUT status). Modulerna ansluts enkelt genom att de snäpps fast på SAFEMASTER PRO (IN-Rail Bus).

Produktinformation

• För säkerhetsapplikationer upp till PLe, Cat. 4 och SIL 3
• Mindre kabeldragning tack vare konfigurationsprogramvaran SAFEMASTER PRO Designer
• Enkel planering tack vare Drag & Drop via grafisk konfigurationsprogramvara
• Tids- och kostnadsbesparande installation
• Minskad kabeldragning och platsbesparing i skåp
• Flexibel utbyggnad med säkerhetsingångs- och utgångsmoduler
• Enkel utbyggnad via BUS-skena
• Omfattande lokalisering och diagnostik av fel
• Minneskort som tillval för enkelt underhåll
• Kompakt design: Bas- och utbyggnadsmoduler med endast 22,5 mm bredd

Egenskaper

• 4 oberoende, enkanals safeta-reläutgångar som kan konfigureras som:
  – 4 enkla utgångar, säkerhetskategori 1, med 1 NO-kontakt
  – 4 enkla utgångar, säkerhetskategori 2, med 1 NO-kontakt
  – 2 tvåkanaliga utgångar, säkerhetskategori 4, med 2 NO-kontakter
• Som tillval 8 fritt användbara, icke-säkra, solid state-rapporteringsutgångar (OUT-STATUS)
• För att enkelt utöka SAFEMASTER PRO via DIN-skenbuss (IN-Rail Bus)
• 1 återkopplingskrets för vardera 2 säkerhetsutgångar med individuellt konfigurerbar återställning
• Status-LED:er för omfattande diagnos
• Med pluggbar kopplingsplint för enkelt byte av enheter
