Produktbeskrivning
Gränssnittsmodul
Produktinformation
- Enkel kontaktförlängning och förstärkning även av säkerhetsmoduler
- Kostnads- och utrymmesbesparande alternativ jämfört med kontaktorer
- Enkel kontaktövervakning via tvångsstyrd NC-kontakt
- Stort trådtvärsnitt 0,5 – 2,5 mm² (12-24 AWG) minskar den termiska belastningen på trådarna
Funktioner
- Enligt DIN EN 61810-1, IEC 60664-1, IEC/EN 60947-5-1
- Med tvångsstyrda kontakter enligt IEC 61810-3
- Modeller med fastlödda eller inkopplade PCB-säkerhetsreläer bestående av:

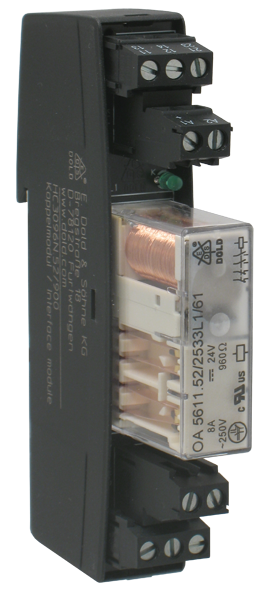

– stickpropp HC 3096N och säkerhetsrelä OA 5611
– stickpropp i sockel HL 3096N och säkerhetsrelä OA 5612
- Med polaritetsskyddad diod
- Alternativt med frihjulsdiod mellan A1+ och A2
- Alternativt AgNi + 0,2 μm Au eller AgNi + 5 μm Au
- För montering på DIN-skena enligt IEC/EN 60715
- HC 3096N: bredd 18 mm
- HL 3096N: bredd 36 mm
Technical specifications
| Width: |
18 mm |
| Nominal voltage: |
DC |
| Thermal current Ith max.: |
5 A |
| Approvals: |
UL |
| Enclosure design: |
Switch cabinet |
| Connection: |
Screw terminals |
| Output contacts max.: |
1 NC contact, 3 NO contacts |
| Type: |
HC 3096N |
