Gränssnittsmodul HL 3096N

Produktbeskrivning
Gränssnittsmodul

Produktinformation

• Enkel kontaktförlängning och förstärkning även av säkerhetsmoduler
• Kostnads- och utrymmesbesparande alternativ jämfört med kontaktorer
• Enkel kontaktövervakning via tvångsstyrd NC-kontakt
• Stort trådtvärsnitt 0,5 – 2,5 mm² (12-24 AWG) minskar den termiska belastningen på trådarna

Funktioner

• Enligt DIN EN 61810-1, IEC 60664-1, IEC/EN 60947-5-1
• Med tvångsstyrda kontakter enligt IEC 61810-3
• Modeller med fastlödda eller inkopplade PCB-säkerhetsreläer bestående av:
  – stickpropp HC 3096N och säkerhetsrelä OA 5611

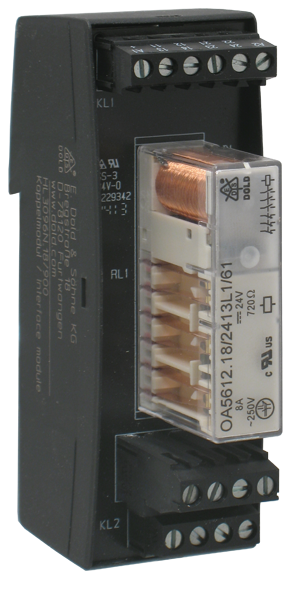

  – stickpropp i sockel HL 3096N och säkerhetsrelä OA 5612
• Med polaritetsskyddad diod
• Alternativt med frihjulsdiod mellan A1+ och A2
• Alternativt AgNi + 0,2 μm Au eller AgNi + 5 μm Au
• För montering på DIN-skena enligt IEC/EN 60715
• HC 3096N: bredd 18 mm
• HL 3096N: bredd 36 mm
