Produktbeskrivning

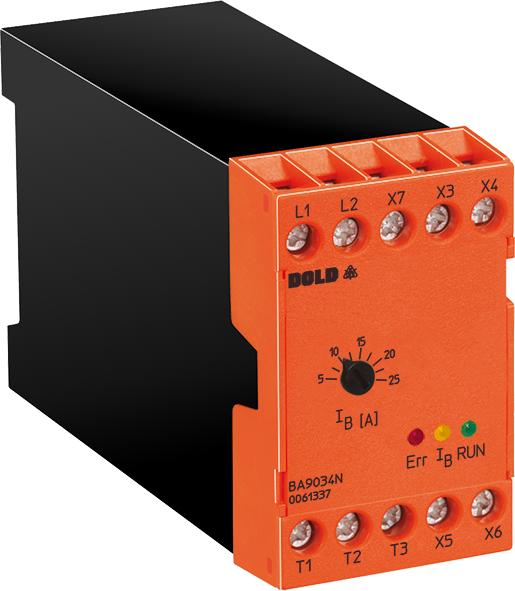

Matningsspänningen ansluts till plintarna L1-L2 och förreglingskontakten X5-X6 stängs för att aktivera motorkontaktorn. En grön LED indikerar drift. Motorn kan startas med startknappen. DC-spänningen för bromsning genereras på plintarna T1 och T2. Bromssekvensen är enligt följande: När kontakt X3/X4 stängs, kopplas bromskontaktorn in efter att en säkerhetstid har förflutit för bromstidens längd och bromsströmmen flyter genom statorlindningen. Öppning av kontakt X3/X4 avslutar bromsprocessen. Den maximalt möjliga bromstiden är 31 s resp. 11 s.
